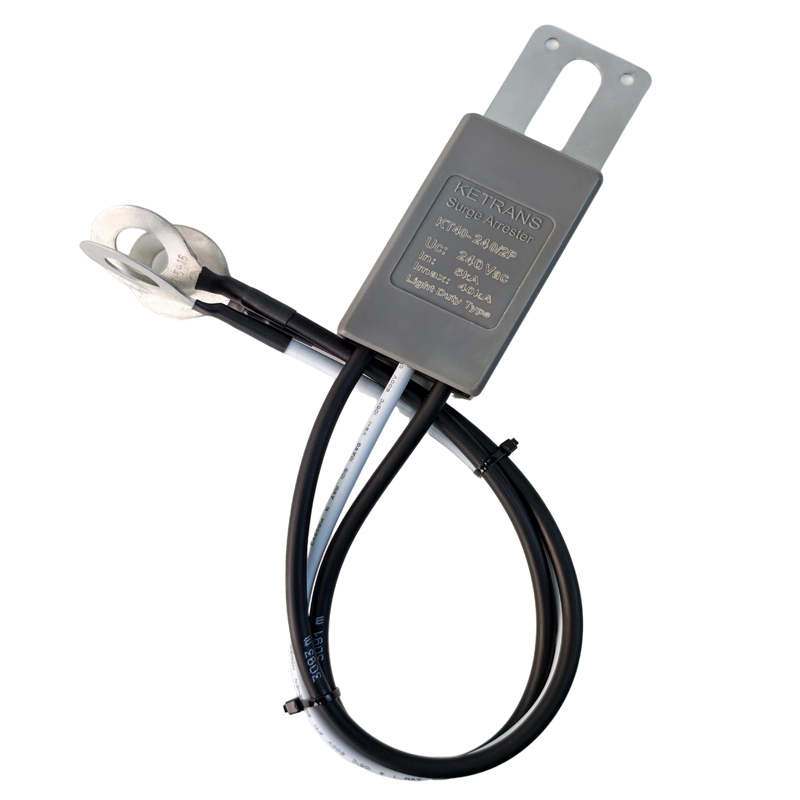

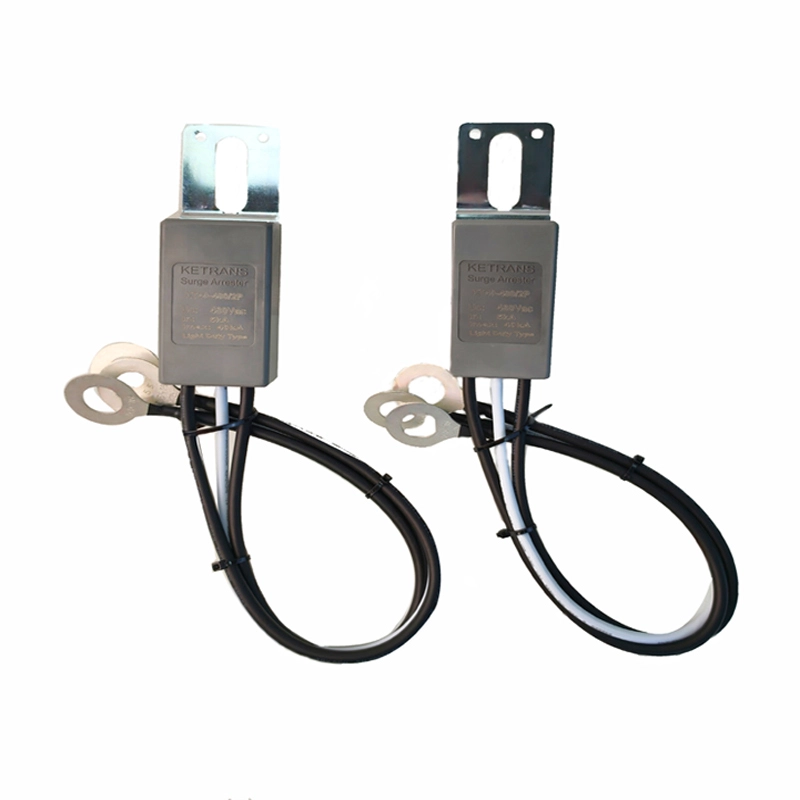

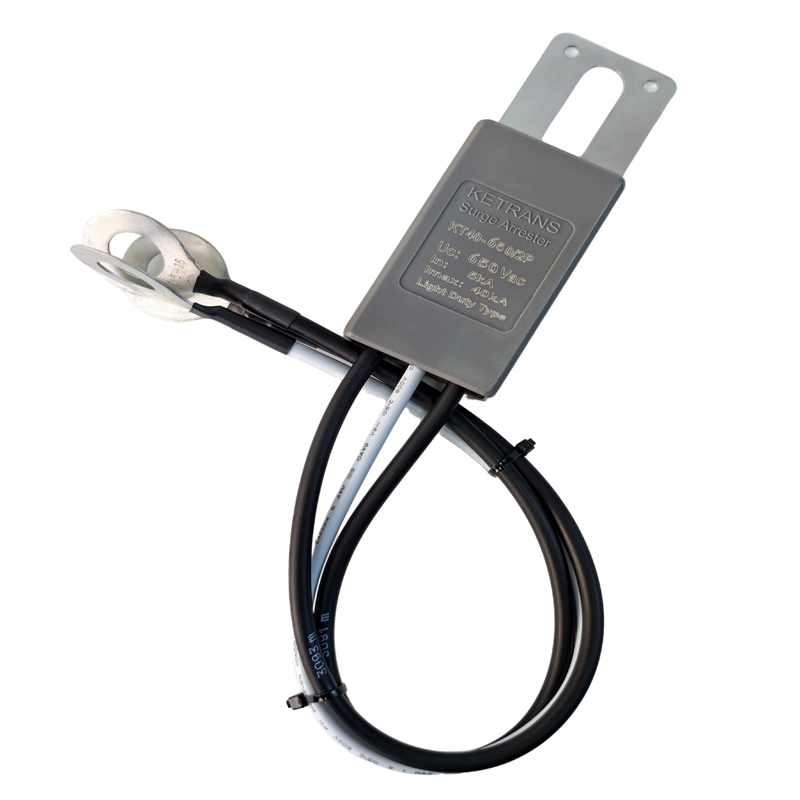

อุปกรณ์ป้องกัน LV เฟสเดียว

หลักการทํางาน

ตัวป้องกันเหล่านี้ใช้วาริสเตอร์สังกะสีออกไซด์ (ZnO) ที่เปลี่ยนความต้านทานอย่างรวดเร็วในระหว่างเหตุการณ์ไฟกระชาก เมื่อเกิดไฟกระชากวาริสเตอร์จะดําเนินการทันทีโดยเปลี่ยนกระแสส่วนเกินไปยังกราวด์และยึดแรงดันไฟฟ้าให้อยู่ในระดับที่ปลอดภัย

การติดตั้งและข้อควรระวัง

• ติดตั้งที่ทางเข้าของระบบหรือบัสบาร์แผงจ่ายไฟ
• ตรวจสอบความต้านทานต่อสายดิน ≤10Ω และความยาวสายไฟน้อยที่สุด
• ประสานงานกับเซอร์กิตเบรกเกอร์เพื่อการป้องกันอย่างเต็มที่
• ตรวจสอบสถานะตัวตัดการเชื่อมต่ออย่างสม่ําเสมอและเปลี่ยนยูนิตที่เสียหาย

คู่มือการเลือก

1. พารามิเตอร์ที่สําคัญสําหรับการเลือก ได้แก่ :
2. จัดอันดับฉบับ tage (Un),
3. แรงดันไฟฟ้าที่ใช้งานต่อเนื่องสูงสุด (Uc),
4. กระแสไฟที่กําหนด (In),
5. กระแสไฟสูงสุด (Imax),
6. โหมดการป้องกัน
7. สภาพแวดล้อม

คําถามที่พบบ่อย

Q1: ข้อกําหนดในการต่อสายดินเมื่อติดตั้งอุปกรณ์ป้องกันไฟกระชากแรงดันต่ําเฟสเดียวมีอะไรบ้าง?

A1: การต่อสายดินควรมั่นคงและเชื่อถือได้ และโดยทั่วไปจะต้องมีความต้านทานต่อสายดินไม่เกิน 4Ω ควรใช้สายกราวด์ที่มีพื้นที่หน้าตัดเพียงพอ โดยปกติจะเป็นลวดแกนทองแดงไม่น้อยกว่า 6 มม.² และสายกราวด์ควรสั้นและตรงที่สุดเพื่อลดความต้านทานต่อสายดินและการเหนี่ยวนํา

Q2: จะทดสอบกระแสไฟรั่วของอุปกรณ์ป้องกันไฟกระชากแรงดันต่ําเฟสเดียวได้อย่างไร?

A2: สามารถใช้เครื่องวิเคราะห์กระแสไฟรั่วแบบพกพาสําหรับการวัดได้ ภายใต้สถานการณ์ปกติ กระแสไฟรั่วควรต่ํากว่า 1mA หากเกิน 2mA อาจบ่งชี้ว่าอุปกรณ์ป้องกันไฟกระชากมีข้อผิดพลาดที่อาจเกิดขึ้นและจําเป็นต้องมีการตรวจสอบหรือเปลี่ยนใหม่

Q3: อะไรคือความแตกต่างระหว่างแรงดันไฟฟ้าที่ใช้งานต่อเนื่องสูงสุด (Uc) และแรงดันไฟฟ้าที่กําหนด?

A3: แรงดันไฟฟ้าที่กําหนดคือแรงดันไฟฟ้าที่มีประสิทธิภาพสูงสุดที่อุปกรณ์ป้องกันไฟกระชากสามารถทนได้เป็นเวลานานในขณะที่แรงดันไฟฟ้าที่ทํางานต่อเนื่องสูงสุด (Uc) คือแรงดันไฟฟ้าสูงสุดที่อุปกรณ์ป้องกันไฟกระชากสามารถทํางานได้อย่างต่อเนื่องโดยไม่เกินแรงดันไฟฟ้านี้ Uc มักจะสูงกว่าแรงดันไฟฟ้าที่กําหนดเล็กน้อย สําหรับระบบ 480V Uc ของอุปกรณ์ป้องกันไฟกระชากโดยทั่วไปสามารถเป็น 510V หรือสูงกว่า
