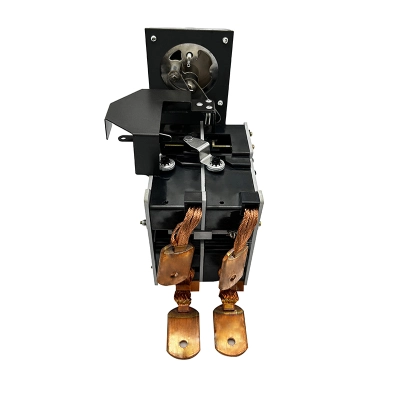

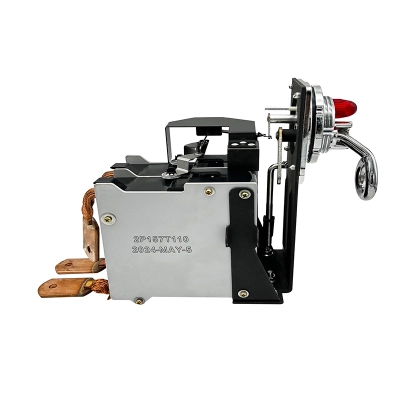

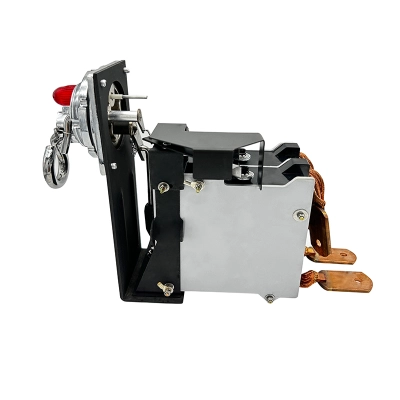

157 เบรกเกอร์เฟสเดียว 1F [57.4 มม.]
- รุ่น: 2P157T110
- 110 องศาเซลเซียส
- 120 องศาเซลเซียส
- 130 องศาเซลเซียส
57.4 มม. รูยึดเบรกเกอร์เฟสเดียวใช้สําหรับหม้อแปลงไฟฟ้าแบบแช่น้ํามันเฟสเดียวเบรกเกอร์ CSP ถูกติดตั้งบนขดลวดทุติยภูมิของหม้อแปลงใช้สําหรับป้องกันการโหลดเกินและป้องกันไฟฟ้าลัดวงจร
การสูญเสียต่ําความสามารถในการขัดจังหวะสูง
การรีเซ็ตกลไกและการควบคุมฉุกเฉิน ง่ายต่อการใช้งาน
การรับรองที่สมบูรณ์
ข้อบ่งชี้จําเพาะ
| รุ่น | 2P157T110 |
| จัดอันดับปัจจุบัน | 157 ก |
| สําหรับหม้อแปลงไฟฟ้า | 37.5KVA / 75KVA |
| จัดอันดับ Voltage | 240 โวลต์ / 480 โวลต์ |
| อุณหภูมิการเดินทาง | 110 °C, 120 °C, 130 °C |
| เฟส | ชั้น 1 |
| เส้นผ่านศูนย์กลางรูยึด | 57.4 มม |
-
มาตรฐาน
❖ มาตรฐานสําหรับการอ้างอิง:
- ANSI C 57.109-2018 (การแก้ไข lEEE Std c57.109-1993) คู่มือ lEEE สําหรับหม้อแปลงไฟฟ้าแบบแช่ liguid
- ระยะเวลาผ่านกระแสไฟฟ้าผิดพลาด
- มาตรฐาน lEEE C37.91 -2008, คู่มือ lEEE สําหรับการปกป้องหม้อแปลงไฟฟ้า
- มาตรฐาน lEEE C57.91-2011/IEEE C57.12.00-2015 /EEE C57.12.90-2015
- IEEE C37.13-2015 /EEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 ส่วนที่ 2:เซอร์กิตเบรกเกอร์
- PLN D30.002-2008 (อินโดนีเซีย) ข้อมูลจําเพาะสําหรับหม้อแปลง CSP
❶ ข้อมูลจําเพาะและเอกสารข้อมูล
เป็นเบรกเกอร์เฟสเดียวที่ใช้สําหรับหม้อแปลงเฟสเดียว เซอร์กิตเบรกเกอร์ถูกติดตั้งบนขดลวดทุติยภูมิของหม้อแปลงใช้สําหรับป้องกันการโหลดเกินและป้องกันไฟฟ้าลัดวงจร
รุ่น ปัจจุบัน (A) เรตติ้ง (KVA) แรงดันไฟฟ้า (V) ไฟสัญญาณ สวิตช์ฉุกเฉิน (โอเวอร์โหลด) การป้องกันแม่เหล็ก ความต้านทาน (Ω) ที่ 25°C 2 ขั้ว การสูญเสีย (W) ที่ 85°C 2 ขั้ว 2P21TXXX 21 5 240 ใช่ ใช่ ไม่ 3800 2.1 10 480 2P42TXXX 42 10 240 ใช่ ใช่ ไม่ 3200 2.1 2P63TXXX 63 15 240 ใช่ ใช่ ไม่ 2100 10 2P105TXXX 105 25 240 ใช่ ใช่ ไม่ 900 12 50 480 2P157TXXX 157 37.5 240 ใช่ ใช่ ใช่ 800 24 75 280 2P210TXXX 210 50 240 ใช่ ใช่ ใช่ 750 41 100 280 2P313 เท็กซ์ 313 75 240 ใช่ ใช่ ใช่ 500 60 150 480 2P420TXXX 420 100 240 ใช่ ใช่ ใช่ 450 98 200 480 หมายเหตุ
- 2P42TXX → "2P" หมายถึง 2 ขั้ว "42" หมายถึงกระแส "TXXX" หมายถึงอุณหภูมิการเดินทาง
- Example: "T120" หมายถึงอุณหภูมิการเดินทางคือ 120°C
- สามารถตั้งอุณหภูมิได้ตั้งแต่ 90 ถึง 130 องศา โดยมีความคลาดเคลื่อน ±10%
- มีความอดทนต่อความต้านทานและการสูญเสีย ±10% ความอดทนฉุกเฉิน: ±10%
❷ ข้อกําหนดทางไฟฟ้าสําหรับเซอร์กิตเบรกเกอร์ชนิดน้ํามัน CSP ทั้งหมด
แรงดันไฟฟ้าสูงสุด การทดสอบความถี่ไฟฟ้า
(หนึ่งนาที) 50/60HZการทดสอบแรงกระตุ้นลดน้ําหนัก ความต้านทานฉนวนไฟฟ้า (5000V) ความสามารถในการขัดจังหวะปกติ 600 โวลต์ ≥10KV 30 กิโลโวลต์ ≥5000MΩ 11KA ~ 20KA ❸ ความสามารถในการขัดจังหวะ
รุ่น ปัจจุบัน (A) ความสามารถในการขัดจังหวะ (KA) 2P42TXXX 42 11 2P63TXXX 63 11 2P105TXXX 105 11 2P157TXXX 157 11 2P210TXXX 210 11 2P313 เท็กซ์ 313 20 2P420TXXX 420 20 ❹ อุณหภูมิการเดินทางและอุณหภูมิ bi-metal เพิ่มขึ้นเป็นน้ํามัน
(อุณหภูมิการเดินทาง = อุณหภูมิการเดินทางแบบ Bi-metal)
ไม่ รหัส Bimetal ปัจจุบัน (I: A) ปัจจัยการตอบสนองแอมแปร์สองโลหะ (J: °C/A²) อุณหภูมิ Bi-metal เพิ่มขึ้นเป็นน้ํามัน (ΔT: °C) อุณหภูมิน้ํามัน (ถึง: °C) อุณหภูมิ Bi-metal (T: °C) 01 21 21 0.0125000 5.5 ถึง 5.5 ถึง 02 42 42 0.0040000 7.1 ถึง 7.1 ถึง 03 63 63 0.0019904 7.9 ถึง 7.9 ถึง 04 105 105 0.0008114 9.5 ถึง 9.5 ถึง 05 157 157 0.0002000 4.9 ถึง 4.9 ถึง 06 210 210 0.0001120 4.9 ถึง 4.9 ถึง 07 313 313 0.0000610 6.0 ถึง 6.0 ถึง 08 420 420 0.0000720 12.5 ถึง 12.5 ถึง 09 433 433 0.0000720 13.5 ถึง 13.5 ถึง T: อุณหภูมิ Bi-metal (°C)
ΔT:อุณหภูมิ Bi-metal เพิ่มขึ้นเป็นน้ํามัน (°C)
ถึง:อุณหภูมิน้ํามัน (°C)
I: กระแสไหลผ่านการเดินทางแบบ Bi-metal ใน (A)
J:ปัจจัยการตอบสนองแอมแปร์แบบสองโลหะใน (J:°C /A²)
ΔT=I2*J
T= ΔT ถึง
หมายเหตุ: เมื่ออุณหภูมิ Bi-metal ถึงการตั้งค่าอุณหภูมิการเดินทางของเบรกเกอร์ เบรกเกอร์จะเดินทาง -
มิติข้อมูลผลิตภัณฑ์
ภาพรวมมิติที่สําคัญ
ภาพวาดต่อไปนี้แสดงเฉพาะขนาดผลิตภัณฑ์บางส่วนเท่านั้น
สําหรับชุดภาพวาดทางวิศวกรรมที่สมบูรณ์หรือข้อมูลจําเพาะทั้งหมดโปรดติดต่อเราได้ที่ [📪nancywang@ketranele.com].
เคล็ดลับที่อบอุ่นก่อนใช้งาน
ขอขอบคุณที่ใช้เซอร์กิตเบรกเกอร์ประเภท CSp ของเราเมื่อคุณได้รับเซอร์กิตเบรกเกอร์โปรดทราบด้วยคําแนะนําต่อไปนี้:
❶ หากคุณต้องการใส่เบรกเกอร์ลงในเตาอบแห้งสําหรับกระบวนการอบแห้ง หลอดไฟและแหวนปิดผนึกหลอดไฟก่อนนําเข้าเตาอบแห้ง
❷หลังจากกระบวนการอบแห้งเป็นเวลานานมันอาจทําให้เบรกเกอร์สองสามตัวทํางานได้ดีในการเปิดและปิดคุณสามารถใส่น้ํามันหม้อแปลงบนเบรกเกอร์วงจรก็จะทํางานได้อย่างราบรื่นอีกครั้ง
-
วิดีโอและภาพถ่าย
วิดีโอการติดตั้ง
ใบสมัคร
-
คําถามที่พบบ่อย
Q1: CSP Circuit Breaker ทํางานอย่างไร
ตอบ 1: ฟังก์ชั่นการป้องกันกระแสเกิน: เมื่อกระแสเกินความจุที่กําหนดกลไกการเดินทางด้วยความร้อนแม่เหล็กจะตรวจจับการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร มันตัดการเชื่อมต่อวงจรโดยอัตโนมัติป้องกันตัวนําความร้อนสูงเกินไปหรือความล้มเหลวของอุปกรณ์
Q2: วิธีการติดตั้ง Csp Circuit Breaker บนผนังถังของหม้อแปลงไฟฟ้า?
ตอบ 2: เซอร์กิตเบรกเกอร์แบบแช่น้ํามันให้การระบายความร้อน ฉนวน และความต้านทานต่อสภาพแวดล้อมกลางแจ้งที่ดีขึ้นทําให้เหมาะสําหรับสถานที่ห่างไกลหรือรุนแรง ประเภทสุญญากาศเป็นที่ต้องการสําหรับการใช้งานสวิตชิ่งในร่มหรือความถี่สูง
Q3: คุณให้บริการ OEM / ODM หรือไม่?
คําตอบที่ 3: แนะนําให้สุ่มตัวอย่างน้ํามันเป็นประจําและการตรวจสอบทางกลทุกๆ 3-5 ปี ภายใต้การทํางานปกติ ข้อกําหนดในการบํารุงรักษามีน้อย
Q4: ระยะเวลารอคอยสินค้าทั่วไปสําหรับการสั่งซื้อคืออะไร?
ตอบ 4: รุ่นมาตรฐานมีอยู่ในสต็อก คําสั่งซื้อที่กําหนดเองมักจะใช้เวลา 3-4 สัปดาห์
