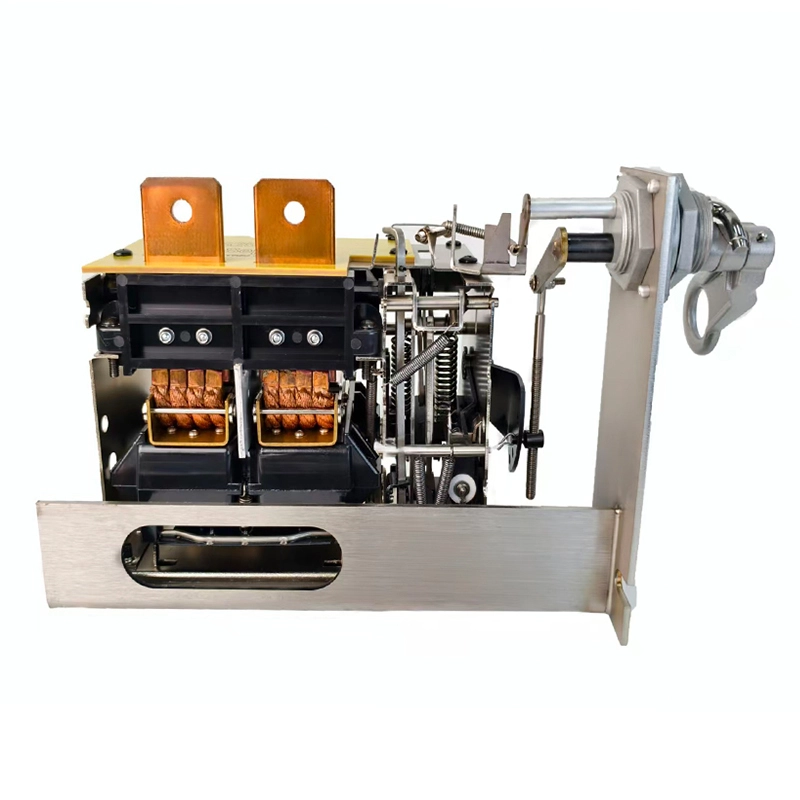

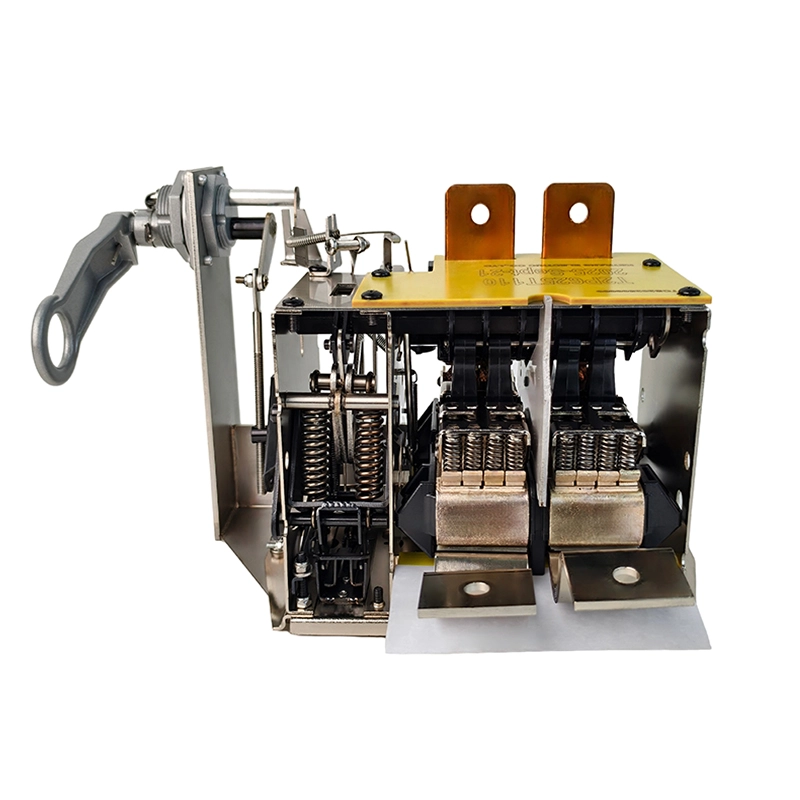

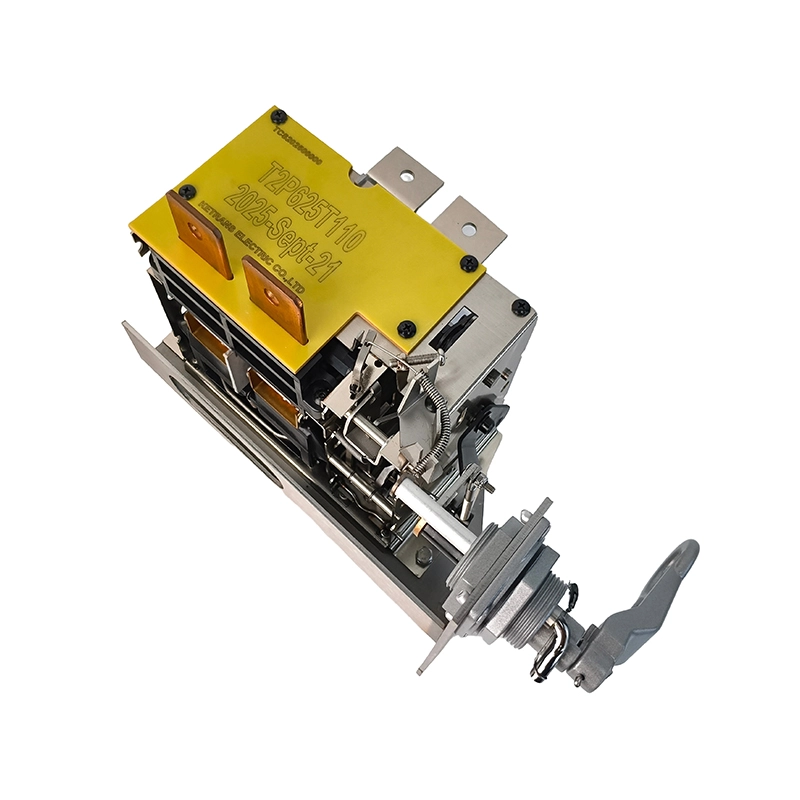

625A เฟสเดียว 1F เซอร์กิตเบรกเกอร์ – โค้ง [35 มม.]
- แบบ: T2P625T110
- 110 องศาเซลเซียส
- 120 องศาเซลเซียส
- 130 องศาเซลเซียส
- มีรุ่นแบน
รูยึด 35 มม. เบรกเกอร์เฟสเดียว CSP แรงดันต่ําใช้สําหรับเฟสเดียว 125KVA, 150KVA, 167KVA เสาและแผ่นติดตั้งหม้อแปลงประสิทธิภาพสูง เซอร์กิตเบรกเกอร์แบบแช่น้ํามัน CSP ติดตั้งอยู่บนขดลวดทุติยภูมิของหม้อแปลงใช้น้ํามันสําหรับฉนวนและการสูญพันธุ์ของอาร์คเพื่อป้องกันระบบไฟฟ้าจากความผิดพลาด
การสูญเสียต่ําความสามารถในการขัดจังหวะสูง
การรีเซ็ตกลไกและการควบคุมฉุกเฉิน ง่ายต่อการใช้งาน
การรับรองที่สมบูรณ์
ข้อบ่งชี้จําเพาะ
| รุ่น | T2P625T110 |
| จัดอันดับปัจจุบัน | 625 ก |
| สําหรับหม้อแปลงไฟฟ้า | 150 กิโลวีเอ |
| จัดอันดับ Voltage | 240 โวลต์ |
| อุณหภูมิการเดินทาง | 110 °C, 120 °C, 130 °C |
| เฟส | ชั้น 1 |
| เส้นผ่านศูนย์กลางรูยึด | 35 มม |
| พื้นผิวการติดตั้ง | โค้ง/แบน |
-
มาตรฐาน
❖ มาตรฐานสําหรับการอ้างอิง:
- ANSI C 57.109-2018 (การแก้ไข lEEE Std c57.109-1993) คู่มือ lEEE สําหรับหม้อแปลงไฟฟ้าแบบแช่ของเหลวผ่านระยะเวลากระแสไฟฟ้าผิดพลาด
- มาตรฐาน lEEE C37.91 -2008, คู่มือ lEEE สําหรับการปกป้องหม้อแปลงไฟฟ้า
- มาตรฐาน IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 /IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 ส่วนที่ 2: เซอร์กิตเบรกเกอร์
- PLN D30.002-2008 (อินโดนีเซีย) ข้อมูลจําเพาะสําหรับหม้อแปลง CSP
❶ ข้อมูลจําเพาะและเอกสารข้อมูล
มีเบรกเกอร์เฟสเดียวที่ใช้สําหรับหม้อแปลงเฟสเดียว เซอร์กิตเบรกเกอร์ถูกติดตั้งบนขดลวดทุติยภูมิของหม้อแปลงใช้สําหรับป้องกันการโหลดเกินและป้องกันไฟฟ้าลัดวงจร

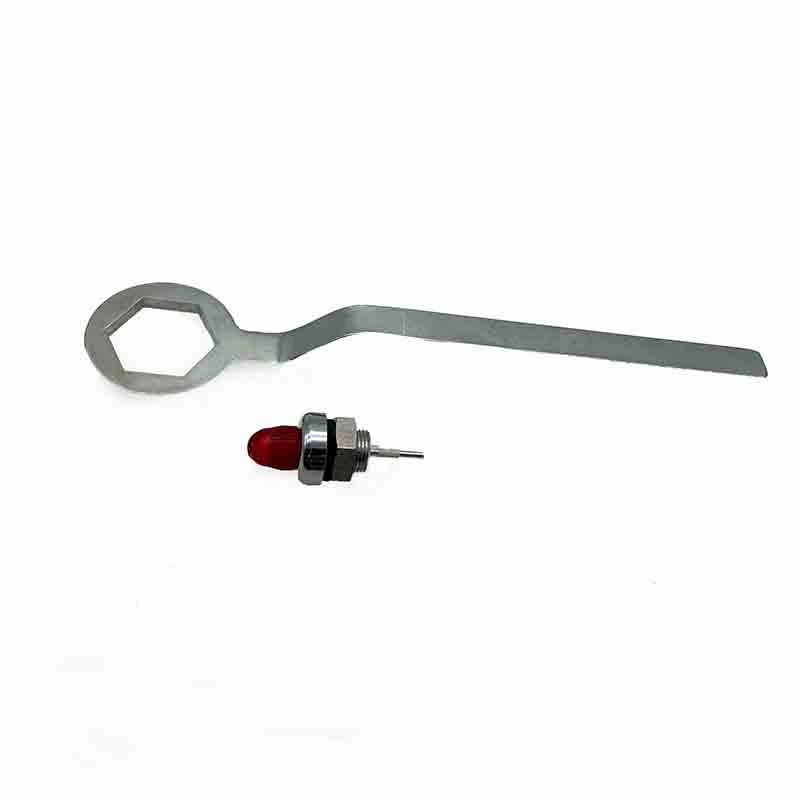

รุ่น ปัจจุบัน (A) เรตติ้ง (KVA) แรงดันไฟฟ้า (V) ไฟสัญญาณ สวิตช์ฉุกเฉิน (โอเวอร์โหลด) การป้องกันแม่เหล็ก ความต้านทาน (Ω) ที่ 25°C 2 ขั้ว การสูญเสีย (W) ที่ 85°C 2 ขั้ว T2P520TXXX 520 125 240 ใช่ ใช่ ใช่ 190 63 ทีทูพี625 เท็กซ์ 625 150 240 ใช่ ใช่ ใช่ 190 90 ทีทูพี700 เท็กซ์ 700 167 240 ใช่ ใช่ ใช่ 190 114 หมายเหตุ
- T2P520TXXX T หมายถึงสไตล์สหรัฐอเมริกา 2P หมายถึง 2 ขั้ว "520" หมายถึงปัจจุบัน "TXXX" หมายถึงอุณหภูมิการเดินทาง เช่น "T120" หมายถึงอุณหภูมิการเดินทางคือ 120 °C สามารถตั้งอุณหภูมิได้ตั้งแต่ 90 ถึง 130 องศาด้วยความอดทน / - 10%
- และมีความอดทน 10% สําหรับความต้านทานและการสูญเสียความอดทนในกรณีฉุกเฉิน: / - 10%
❷ ข้อกําหนดทางไฟฟ้าสําหรับเซอร์กิตเบรกเกอร์ชนิดน้ํามัน CSP ทั้งหมด
แรงดันไฟฟ้าสูงสุด การทดสอบความถี่ไฟฟ้า
(หนึ่งนาที) 50/60HZการทดสอบแรงกระตุ้นลดน้ําหนัก ความต้านทานฉนวนไฟฟ้า (5000V) ความสามารถในการขัดจังหวะปกติ 600 โวลต์ ≥10KV 30 กิโลโวลต์ ≥5000MΩ 11KA ~ 20KVA ❸ ความสามารถในการขัดจังหวะ
รุ่น ปัจจุบัน (A) ความสามารถในการขัดจังหวะ (KVA) T2P520TXXX 520 20 กิโลเมตร ทีทูพี625 เท็กซ์ 625 20 กิโลเมตร ทีทูพี700 เท็กซ์ 700 20 กิโลเมตร ❹ อุณหภูมิการเดินทางและอุณหภูมิ bi-metal เพิ่มขึ้นเป็นน้ํามัน
(อุณหภูมิการเดินทาง = อุณหภูมิการเดินทางแบบ Bi-metal)
ไม่ รหัส Bimetal ปัจจุบัน (I: A) ปัจจัยการตอบสนองแอมแปร์สองโลหะ (J: °C/A²) อุณหภูมิ Bi-metal เพิ่มขึ้นเป็นน้ํามัน (ΔT: °C) อุณหภูมิน้ํามัน (ถึง: °C) อุณหภูมิ Bi-metal (T: °C) 01 520 520 0.0000185 5.0 ถึง 5.0 ถึง 02 625 625 0.0000128 5.0 ถึง 5.0 ถึง 03 700 700 0.0000122 6.0 ถึง 6.0 ถึง T: อุณหภูมิ Bi-metal (°C)
ΔT:อุณหภูมิ Bi-metal เพิ่มขึ้นเป็นน้ํามัน (°C)
ถึง:อุณหภูมิน้ํามัน (°C)
I: กระแสไหลผ่านการเดินทางแบบ Bi-metal ใน (A)
J:ปัจจัยการตอบสนองแอมแปร์แบบสองโลหะใน (J:°C /A²)
ΔT=ฉัน²*J
T= ΔT ถึง
หมายเหตุ: เมื่ออุณหภูมิ Bi-metal ถึงการตั้งค่าอุณหภูมิการเดินทางของเบรกเกอร์ เบรกเกอร์จะเดินทาง -
มิติข้อมูลผลิตภัณฑ์
ภาพรวมมิติที่สําคัญ
ภาพวาดต่อไปนี้แสดงเฉพาะขนาดผลิตภัณฑ์บางส่วนเท่านั้น
สําหรับชุดภาพวาดทางวิศวกรรมที่สมบูรณ์หรือข้อมูลจําเพาะทั้งหมดโปรดติดต่อเราได้ที่ [📪nancywang@ketranele.com].
-
วิดีโอและภาพถ่าย
วิดีโอการติดตั้ง
ใบสมัคร
-
คําถามที่พบบ่อย
Q1: คุณมีเบรกเกอร์ CSP เฟสเดียวสําหรับหม้อแปลง 167VA หรือไม่?
ตอบ 1:ใช่เราเป็นโรงงานต้นทางที่เชี่ยวชาญในการผลิต CSP เฟสเดียวที่ติดตั้งบนเสาและแผ่นรองเบรกเกอร์ให้อุปกรณ์ป้องกันสําหรับหม้อแปลงไฟฟ้าขนาดใหญ่
Q2: เบรกเกอร์ CSP ปกป้องหม้อแปลงได้อย่างไร?
ตอบ 2:ตัดการเชื่อมต่อหม้อแปลงไฟฟ้าออกจากวงจรเมื่อเกิดการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร
Q3: สามารถปรับแต่งเบรกเกอร์ CSP สําหรับความจุของหม้อแปลงที่แตกต่างกันได้หรือไม่?
คําตอบที่ 3:ใช่ มีให้เลือกในรุ่นเฟสเดียวและสามเฟสที่มีพิกัดต่างกัน
Q4: ข้อดีของเบรกเกอร์แบบแช่น้ํามันคืออะไร?
ตอบ 4:ให้ความน่าเชื่อถือสูง ฉนวนกันความร้อนที่มั่นคง และอายุการใช้งานยาวนาน
Q5: อะไรคือขั้นต่ําสําหรับเบรกเกอร์ขนาดใหญ่ CSP แรงดันต่ํา 167KVA / 800A / 120-240V?
คําตอบที่ 5: 1 หน่วยเป็นที่ยอมรับ
